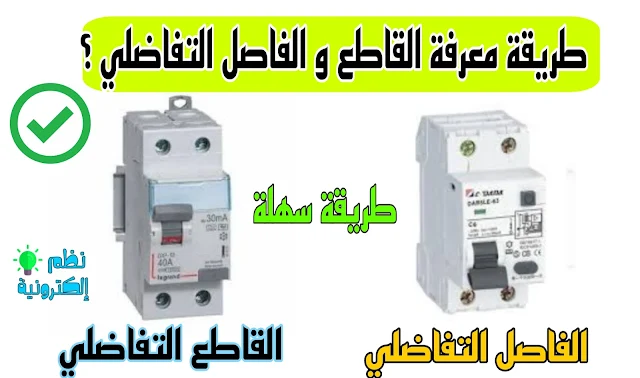

طريقة بسيطة لمعرفة الفرق بين القاطع التفاضلي و الفاصل التفاضلي

طريقة بسيطة لمعرفة الفرق بين القاطع التفاضلي و الفاصل التفاضلي circuit breakers

تعتبر أنظمة الحماية من أهم المكونات الضرورية و التي نحن بحاجة إليها في المنزل، فهي تعد أنظمة الحماية الكهربائية أمرا ذو أهمية كبيرة لضمان حماية الأشخاص و الأجهزة الكهربائية و من أكثر أنواع أجهزة الحماية الكهربائية هي القاطع التفاضلي و الفاصل التفاضلي

هناك الكثير من التقنين الكهربائيين لا يفرقون بين القاطع التفاضل والفاصل التفاضلي ظانين منهم انهم مركب كهربائي واحد تحت اسم le disjoncteur، وهذا خطا منتشر يقع فيه الكتير حيث ان لكل عنصر دوره ومهامه الخاصة في الحماية و إذا كنت تواجه مشكلة في عدم القدرة على التفريق بينهما ففي هذا المقال ساشرح لك بالتفصيل كيفية معرفة القاطع التفاضلي من الفاصل التفاضلي.


اولا القاطع التفاضلي Interrupteur différentiel :

هو عبارة عن جهاز امان يقوم بحماية الأشخاص من التعرض للصدمات الكهربائية و يتميز بحساسية كبيرة جدا للتسريب الكهربائي 30mA في غالب الأحيان في حين أنه لا يوفر حماية ضد دارات القصر و يتم وضعه بعد الفاصل التفاضلي في لوحة توزيع الكهرباء و يمكنك تمييزه من خلال العلامات التالية :

  • نجيد ان القاطع التفاضلي يدون عليه التيار الاسمي بالإضافة إلى الحروف B, C, D و لا يحتوي على حرف A الذي يدل على الحماية الحرارية المغناطيسية التي لا تتوفر فيه.
  • بعد الاحروف الثالثة السابقة نجيد مباشرة الحساسية 30 لأنها لا تتجاوز 40mA.
  • يوجد فيه مخطط رمز الحماية الحرارية و المغناطيسية و نجيد فيه أيضا رمز الحماية التفاضلية كما في الصورة التالية :

طريقة بسيطة لمعرفة الفرق بين القاطع التفاضلي و الفاصل التفاضلي circuit breakers
مميزات القاطع التفاضلي


ثانيا : الفاصل التفاضلي disjoncteur différentiel

الفاصل التفاضلي هو جهاز كهرومغناطيسي يقوم بحماية الدوائر الكهربائية من قصر الدارة  Court-circuit و الحمولة الزائدة أو ارتفاع التيار  surcharge كما أنه يوفر حماية كاملة من تسرب التياراو التسرب الكهربائيFuite de courant في الأجهزة و الأسلاك الكهربائية و يمكنك تصفح موضوع شامل حول الفاصل التفاضلي من هنا، و يمكن تحديد و معرفة الفاصل التفاضلي من خلال العلامات التالية :

  • يتميز الفاصل التفاضلي بحساسية كبيرة على سبيل المثال 300mA او 500mA.
  • يوجد فيه رمزي الحماية الحرارية و المغناطيسية على الطوراين او الفازات.
  • يتم تدوين التيار الاسمي مكتوب عليه مع مثل C42 او C32، و توضح الصورة التالية أهم اختلافات الفاصل التفاضلي عن القاطع التفاضلي :
    الفاصل التفاضلي RCD
    الفاصل التفاضلي
