ما هو الفرق بين القاطع التفاضلي والفاصل التفاضلي RCD vs RCCB

 ما هو الفرق بين القاطع التفاضلي والفاصل التفاضلي

يحتار الكثير من الأشخاص بين معرفة أنواع القواطع الكهربائية خاصة القاطع الكهربائي التفاضلي و الفاصل التفاضلي اللذان يشبهان بعضهما البعض الى حد كبير لكن هناك فرق شاسع بينهما، و في هذا المقال سنوضح الفرق بينهما، و كيفية تمييز و معرفة كل من القاطع التفاضلي و الفاصل التفاضلي ، فما هو القاطع الكهربائي التفاضلي ؟ و ما هو الفاصل الكهربائي التفاضلي ؟ و ما هو الفرق بين الفاصل التفاضلي و القاطع التفاضلي ؟

سنتعرف أيضا في هذا الموضوع على طريقة تركيب كل من القاطع الكهربائي التفاضلي و الفاصل التفاضلي في لوحة توزيع الكهرباء، بالإضافة الى مبدأ عمل كل من القاطع التفاضلي Interrupteur differential والفاصل التفاضلي disjoncteur differential ، لقد سبق و أن نزلنا شرح تفصيلي لأنواع القواطع الكهربائية يمكنك تصفحه من هنا.

ما هو القاطع الكهربائي التفاضلي:

القاطع التفاضلي او RCCB باللغة الإنجليزية و يسمى Interrupteur differential باللغة الفرنسية و هو عبارة عن جهاز امان يقوم بحماية الأشخاص من التعرض للصدمات الكهربائية و يتميز بحساسية كبيرة جدا للتسريب الكهربائي 30mA في غالب الأحيان في حين أنه لا يوفر حماية ضد دارات القصر و للأجهزة الكهربائية المنزلية و يتم وضعه بعد الفاصل التفاضلي في لوحة توزيع الكهرباء.

مبدأ عمل القاطع التفاضلي :

يقوم القاطع التفاضلي على قياس شدة تيار الدخل و مقارنة بتيار الخرج و عند وجود تسرب للتيار الكهربائي يتم قطع الدائرة بسرعة كبيرة لان حساسيته صغيرة جدا.

طريقة تركيب القاطع التفاضلي :

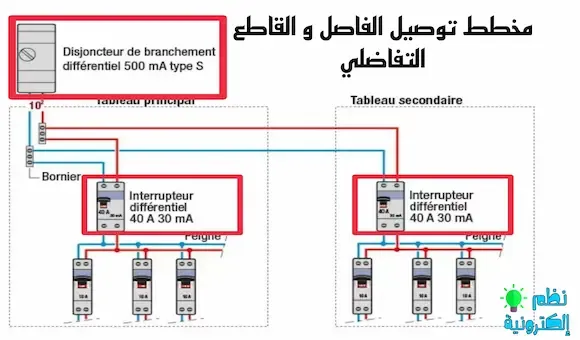

توضح الصورة التالية مكان تركيب القاطع الكهربائي في لوحة توزيع الكهرباء و دائما يكون بعد الفاصل التفاضلي :

طريقة تركيب القاطع التفاضلي

ما هو الفاصل التفاضلي و دوره في الدوائر الكهربائية :

الفاصل التفاضلي disjoncteur differential هو عبارة عن جهاز كهربائي يقوم بحماية الأجهزة الكهربائية المنزلية من التيار الكهربائي الزائد و أيضا يحمي الأشخاص من الصعق الكهربائي بالإضافة إلى الحماية الشاملة من دوائر القصر اي حدوث تماس بين الأسلاك الكهربائية على عكس القاطع التفاضلي فهو يجمع مابين الحماية الحرارية و المغناطيسية بالإضافة توفير حماية من عيوب العزل، و يعتبر من الضروري تركيبه في لوحة توزيع الكهرباء.

مبدأ عمل الفاصل التفاضلي :

يعتمد مبدأ عمل الفاصل التفاضلي على مقارنة تيار الخرج و الدخل لتحديد بشكل دقيق تيار التسريب منا يؤدي إلى فصله بشكل سريع جدا مثل القاطع التفاضلي ، اما في حالة التيار الكهربائي الزائد فيزداد المجال المغناطيسي الناتج عن الملف المغناطيسي المتوفر في داخله و هو سهل التركيب و ذو فعالية كبيرة.

مقالات ذات صلة :

شرح القاطع التفاضلي RCD.
ما هو قاطع التيار المتبقي ذو التيار الزائد و مبدأ عمله RCBO Breaker
شرح مبدأ عمل قاطع التسريب الأرضي ELCB.

شرح القاطع الكهربائي و مبدأ عمله.

طريقة توصيل الفاصل التفاضلي :

يتم تركيب الفاصل التفاضلي مباشرة بعد عداد الكهرباء ليقوم بالحماية الشاملة لمختلف الأجهزة و الدوائر الكهربية المنزلية ،و توضح الصورة التالية مكان تركيب الفاصل التفاضلي :

طريقة توصيل الفاصل التفاضلي

ما هو الفرق بين الفاصل التفاضلي و القاطع التفاضلي :

يتجلى الفرق بين الفاصل التفاضلي و القاطع التفاضلي في عدة نقاط و هي كالتالي :

يحمي الفاصل التفاضلي من كل المشاكل ( تيار زائد - تسرب الكهرباء - دارات القصر - حماية الأشخاص و المعدات الكهربائية) في حين أن القواطع الكهربائية التفاضلي تحمي من التسرب الكهربائي.

تتميز القواطع الكهربائية التفاضلية بحساسية تسريب أكبر من الفاصل التفاضلي لكن توجد أيضا فواصل كهربائية ذات حساسية كبيرة جدا لكن سعرها مرتفع.

طريقة معرفة نوع القاطع او الفاصل التفاضلي :

يبدو كلا من القاطع التفاضلي و الفاصل التفاضلي متشابهان الا انه يمكن التفريق بينهما بعدة طرق :

يحتوي الفاصل التفاضلي على أحرف ( A. B. C) و إذا وجدت اي حرف فيه فهو فاصل تفاضلي و تسمى رموز القواطع الكهربائية.

الفاصل التفاضلي

توجد في الفاصل التفاضلي و القاطع التفاضلي اسماء معينة على سبيل المثال RCBO او RCD فهي تدل على الفاصل التفاضلي و RCCB فهي تشير إلى القاطع التفاضلي.

من حيث المخططات الموجودة فيه، ففي الأعلى توجد رمز كل من القاطع التفاضلي و الفاصل التفاضلي و يتم رسمها بشكل واضح فيه.

القاطع التفاضلي
