أصبحت الكهرباء منشترة في جميع جوانب حياتنا اليومية حيث أن الأجهزة الكهربائية تتواجد في كل زاوية و هنا يصبح الأمان الكهربائي أمرا لا يستهان به و هنا ياتي دور أجهزة الأمان الكهربائية مثل الفاصل التفاضلي disjoncteur différentiel و هو عنوان موضوعنا اليوم حيث سنتعرف على أهم مكونات و أنواع الفاصل التفاضلي بالإضافة إلى مبدأ عمله و اخيرا طريقة تركيبه في لوحة التوزيع المنزلية.


تعريف الفاصل التفاضلي disjoncteur différentiel :

الفاصل التفاضلي او قاطع الدائرة التفاضلية و المعروف أيضا ب قاطع الحماية من التسريب الكهربائي و هو جهاز كهرومغناطيسي يقوم بحماية الأشخاص و الأجهزة الكهربائية من الصدمات الكهربائية و الانفجارات و الحرائق الناتجة عن تسرب الكهرباء حيث يقوم الفاصل التفاضلي بمقارنة التيار الكهربائي الداخل و الخارج و في حالة تسرب التيار يقوم بفصل الكهرباء بشكل تلقائي.

تركيب الفاصل التفاضلي
تركيب الفاصل التفاضلي


مكونات الفاصل التفاضلي :

يتكون الفاصل التفاضلي من عدة رموز و ازرار تعمل بشكل متناسق للكشف عن تسرب الكهرباء و حماية المستخدمين و الفنيين من الصعقات الكهربائية و هذه أهم مكونات الفاصل التفاضلي :

  • المحول التفاضلي.
  • آلية الفصل.
  • دائرة الكشف الإلكتروني.
  • جهات الاتصال ( الاقطاب).
  • زر الاختبار.
  • مؤشر الحالة.

مقالات ذات صلة :

هل يعمل القاطع التفاضلي في غياب السلك الأرضي

شرح جميع انواع القواطع الكهربائية Circuits Breakers

ما هو الفرق بين القاطع التفاضلي والفاصل التفاضلي RCD vs RCCB

ماذا تعني ( 100mA-100A ) في القاطع الكهربائي MCB.


مبدأ عمل الفاصل التفاضلي :

أثناء مرور التيار الكهربائي عبر الفاصل التفاضلي يقوم المحول التفاضلي بمراقبة التيارات الكهربائية في الأسلاك في حالة حدوث تسرب تيار إلى الأرض يحدث فرق في التيارات الداخلة و الخارجة من المحول التفاضلي، مما يولد إشارة كهربائية ترسل إلى دائرة الكشف الإلكتروني حيث تقوم الدائرة بتحليل الإشارة وإذا تجاوز قيمة التسرب الحد المسموح به و التي غالبا ما تكون 30mA تقوم بإرسال إشارة لآلية الفصل لفصل جهات الاتصال وقطع التيار الكهربائي، و اخيرا حماية المستخدمين و الأشخاص من التعرض للصدمات الكهربائية.

مبدأ عمل الفاصل التفاضلي disjoncteur différentiel
الفاصل التفاضلي

أنواع الفاصل التفاضلي :

توجد العديد من انواع الفواصل الكهربائية التفاضلية (RCD, ELCB) و هذه أهم ثلاثة أنواع :

  1. فاصل تفاضلي يعمل بالتيار الثابث AC.
  2. فاصل تفاضلي يعمل بالتيار النابض A.
  3. فاصل تفاضلي عالي الحساسية B.


طريقة تركيب الفاصل التفاضلي :

دوما ما يتم تركيب الفاصل التفاضلي بعد العداد الكهرباء مباشرة و غالبا ما تكون على هذا الشكل :

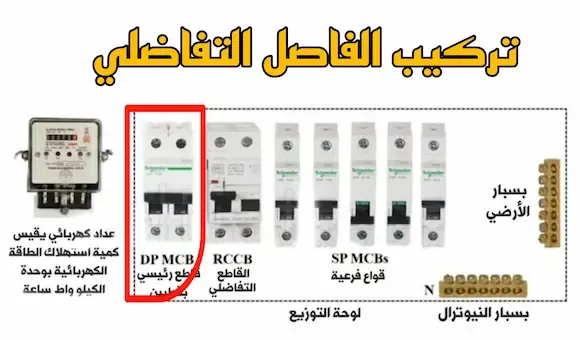

مخطط تركيب جهاز الفاصل التفاضلي disjoncteur différentiel
مخطط تركيب جهاز الفاصل التفاضلي disjoncteur différentiel

كيف اختار الفاصل التفاضلي المناسب :

هناك عدة أمور يجي اخدها بعين الاعتبار قبل اختيار الفاصل التفاضلي منها :

  • تحديد التيار المقدر.
  • الحساسية المناسبة.


استخدامات الفاصل التفاضلي :

يتم إستخدام الفاصل التفاضلي فس شتى الأنظمة الكهربائية بهدف الحماية و هذه أهم تطبيقات الفاصل التفاضلي :

  • المنازل و المباني السكنية.
  • المباني التجارية و الصناعية حيث يستخدم لحماية الالات و المعدات الكهربائية.


و هنا نصل إلى نهاية موضوعنا الذي كان حول أهم أجهزة الحماية الكهربائية و هو الفاصل التفاضلي الذي يعتبر شيء ضروري في اي نظام كهربائي لانه يساعد في حماية الأرواح و الممتلكات من مشاكل تسرب الكهرباء و الصدمات الكهربائية.
