لماذا يتم وضع الدايود على طرفي الريليه Relay
مرحبا بكم في موقع نظم إلكترونية و في فقرة جديدة من سؤال و جواب سؤال هذه الفقرة هو : لماذا يتم وضع الدايود على طرفي الريليه ؟
مبدأ عمل الريلاي :
المرحل او الريلاي عبارة عن مركب اكتروني كهربائي يسمح بالتحكم في الدوائر الكهربائية التي تعمل على جهد كهربائي عالي و ذلك بواسطة جهد كهربائي أقل الذي لا يتجاوز 12 فولت و ذلك تفاديا الصعق و التكهرب ، يحتوي الريليه على ملف من النحاس الذي يولد مجال مغناطيسي عند مرور التيار الكهربائي بداخله مما يؤدي إلى فصل أو توصيل الدارة الكهربائية الخارجية التي تعمل على جهد كهربائي عالي اكثر من 220 فولت مما يجعل عنصر الريليه من أهم العناصر الإلكترونية المنتشرة و المستعملة بكثرة في مجال الإلكترونيات و الكهرباء على حد سواء و هذه صورة و رمز عنصر الريليه :
 |
| رمز و أطراف الريليه |
لماذا نقوم بتوصيل الدايود على طرفي الريليه :
ببساطة الدايود diode يتم توصيله على طرفي الريليه لحماية الدائرة الإلكترونية من اي اضرار محتملة بسبب المجال الكهرومغناطيسي الذي يتولد عندا قطع او فصل التيار الكهربائي عن ملف جهاز الريليه، لان عندا فصل التيار الكهربائي عن الريليه يتولد مجال كهرومغناطيسي الذي يسبب بدوره جهد كهربائي عالي و الذي قد يؤدي إلى تلف العناصر الاكترونية في الدائرة الكهربائية.
 |
| وضع الدايود على طرفي الريليه |
طريقة توصيل الدايود بطرفي جهاز الريلاي :

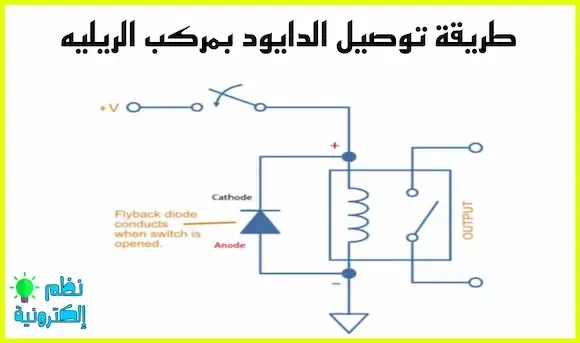

يتم توصيل الدايود على طرفي الريليه بتوصيل عكسي بمعنى توصيل طرف الانود بالخاص الدايود بالسالب و طرف الكاثود بالموجب، لان في حالة فصل التغذية عن مركب الريلاي يتم تخزين شحنة في ملف الريلاي ناتجة عن المجال الكهرومغناطيسي و بوضع عنصر الدايود على طرفي الريليه يسمح بتفريغ الشحنة الكهرومغناطيسية بشكل أمن و الحماية من اي ضرار ممكن ان تحصل في الدائرة الكهربائية و يوضح الشكل التالي طريقة توصيل الدايود مع عنصر الريليه :
 |
| طريقة توصيل الدايود بمركب الريليه |
