تعتبر الريليهات Relais او ما يسمى بالمرحلات من أهم عناصر التحكم الكهربائي و الألي حيث يتجلى دورها في حماية المحركات و الأجهزة من التيار الكهربائي الزائد و سميت بالمرحلات لكونها تقوم بتقيسم العمل على مراحل و توجد انواع كثيرة و مختلفة من الريليهات و في هذا الكتاب ستتعرف بشكل مفصل على مبدأ عمل الريلاي بمختلف أنواعه موضحا ذلك بصور لجميع الريلاي.


محتويات كتاب شرح الريليهات و أنواعه Relay pdf:

يحتوي هذا الكتاب على شرح شامل لمركب الريلاي و مختلف أنواعه بالإضافة إلى الطريقة الصحيحة لتوصيل المرحلات Relay بالطريقة الصحيحة مع المخططات و انصحك بتحميله، نبدأ اولا بتعريف عام لجهاز الريلاي :

تعريف جهاز الريلاي Relay:

الريليه Relay في الأصل هو مفتاح كهربائي يقوم بالتحكم في الدوائر الكهربائية الغلق او الفتح و التي تسمى بدائرة القدرة Power Circuit و التي بدورها يتم التحكم فيها بواسطة ما يسمى بدائرة التحكم Control Circuit و يمكن تقيسم الريليهات الى ثلاثة أقسام اساسية :

الريلاي الميكانيكي Mechanic Relay :

الريليهات الميكانيكية عبارة عن جهاز لا يحتاج إلى تغذية كهربائية حيث انه مرتبط بالعوامل الطبيعية مثل قياس دراجة الحرارة، ضغط الهواء او الزيوت، سريان المياه و هذه أهم الريليهات الميكانيكية :

  • شرح الترموستات الحراري و أنواعه Thermostat Thermal.
  • شرح الحماية الحرارية Relay Thermal و أنواعه. ( يتم وضعه في المحركات الكهربائية في جهاز الكونتاكتور).
  • مبدأ عمل الريلاي الحراري و أنواعه.
  • شرح مفتاح نهاية الشوط Limit Switch.
  • مبدأ عمل نهاية الشوط و مكوناته الداخلية و طريقة توصيله في دوائر التحكم.
  • شرح مفاتيح الضغط.
  • مبدأ عمل مفتاح الضغط و كيفية توصيله في دائرة التحكم.
  • شرح مبدأ عمل ضاغط الهواء Compressor.
  • قاطع الوقاية من الضغط المنخفض.
  • مفتاح التدفق flow switch.
  • مفتاح تحديد المستوى العوامة Float level Switch.


الريلاي الكهروميكانيكي Electromechanical Relay :

هو جهاز كهرومغناطيسي يستخدم للتحكم في الدوائر الكهربائية و الإلكترونية عبر تطبيق جهد كهربائي على ملفه الداخلي( مفتاح ميكانيكي).

شرح الريليه الكهروميكانيكي و أنواعه.
يتوفر الريليه بانواع و أشكال مختلفة منها ستتعرف عليها بشكل مفصل في هذا الكتاب بالإضافة إلى مميزاته و أهم عيوب الريليهات حيث انها تصدر صوت مزعج أثناء العمل.

  • الفرق بين الريليه و الكونتاكتور.
  • شرح ريليه تايمر Timer Relay.
  • مؤقت إلكتروني Electronic Timer.
  • شرح المؤقت الهوائي Antenna Timer.
  • ريليه الحماية من انخفاض و ارتفاع الجهد.

اجزاء الريليه :

تحميل كتاب شرح الريليهات و أنواعه Relais PDF
اجزاء مركب الريليه


تصنيفات المؤقتات من حيث الدور في دوائر التحكم :

  • مؤقت تأخير التشغيل ON Delay Timer.
  • مؤقت تأخير الايقاف OFF Delay Timer.
  • مؤقت تأخير التشغيل و تأخير الايقاف OFF ON Delay Timer.
  • مؤقت زمني نبضي تشغيل Impulse Timer On.
  • مؤقت زمني نبضي إيقاف Impulse Timer Off.
  • مؤقت زمني نبضي تشغيل و تأخير off Impulse Timer on.

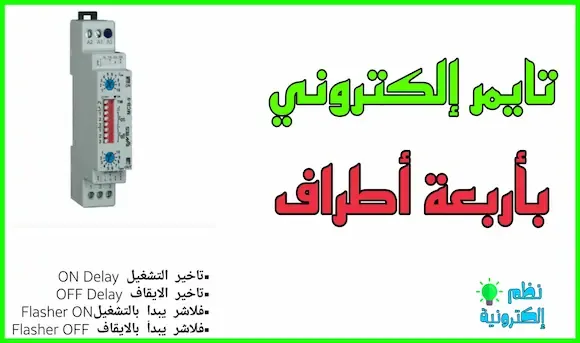

تايمر إلكتروني يحتوي على أربعة أطراف :

تحميل كتاب شرح الريليهات و أنواعه Relais PDF
تايمر إلكتروني

  • تأخير التشغيل On delay.
  • تأنيب الإيقاف off delay.
  • فلاشر يبدأ بالتشغيل Flasher on.
  • فلاشر يبدأ بالايقاف flasher off.

الريلاي الإلكتروني Electronic Relay :

هو نوع خاص من الريليهات الذي لا يحتوي على الطرف الميكانيكي منا يجعله لا يولد صوت مزعج أثناء العمل و تسمى بمراحل الحالة الصلبة Relay solid state و تقوم بنفس وظيفة المرحلات الأخرى تماما.

توجد انواع كثيرة من الريليهات الإلكترونية تنقسم إلى أربعة أصناف اساسية :

ريليه DC to AC.
ريليه DC to DC.
ريليه AC to AC.
ريليه منظم Regulator.
تحميل كتاب شرح الريليهات و أنواعه Relais PDF
أنواع الريليهات الحالة الصلبة

  • طريقة توصيل الريليهات الصلبة RSS.
  • الفرق بين الريليه الكهروميكانيكي و الريليه الحالة الصلبة.
  • رموز ريليهات الحالة الصلبة في الدوائر الكهربائية.
  • التعرف على ريليه تايمر إلكتروني Relay electronic timer و مخطط توصيله في دائرة التحكم.
    تحميل كتاب شرح الريليهات و أنواعه Relais PDF
    دائرة التحكم في ريليه أربعة أطراف

معلومات عن الكتاب :

اسم الكتاب : تحميل كتاب شرح الريليهات و أنواعه Relais PDF
تصنيف الكتاب : المكونات الكهربائية.
حجم الملف : 5.88 ميجابايت .
صيغة الكتاب : الكتاب يأتي بصيغة pdf .
لغة الكتاب : اللغة العربية.
مؤلف الكتاب : عقيل محمد فني كهرباء.
صفحات الكتاب : 318 صفحة.
تقييم الكتاب : 4.4 ⭐.
