 شرح عنصر الترانزستور رمز و مبدأ عمل الترانزستور transistor

يعتبر الترانزستور من أهم العناصر الإلكترونية استخدما في هندسة الإلكترونيات و الأجهزة الإلكترونية حيث يقوم بعدة ادوار داخل الدوائر الكهربائية و الالكترونية فترات يعمل كمفتاح للتحكم في التيار الكهربائي و ترات اخرى يقوم بدور مضخم أو مكبر و في هذا المقال سنتعرف بشكل ادق على مكونات الترانزستور و مبدأ عمله في الدوائر الكهربائية و الالكترونية ، فما هو عنصر الترانزستور ؟ رمز و مبدأ عمل الترانزستور ؟ وظيفة الترانزستور ؟ تطبيقات و استخدامات الترانزستور ؟ أنواع الترانزستورات ؟ نبدا اولا بتعريف الترانزستور.


ماهو تعريف مركب الترانزستور transistor:

الترانزستور او المتحكم في التيار الكهربائي هو عبارة عن مركب الكتروني شبه موصل ( مثل مركب الدايود) يقوم بالتحكم في التيار الكهربائي بواسطة قدح تيار كهربائي صغير او إشارة في القاعدة ( base ) و تتكون قطعة الترانزستور من ثلاثة اطراف تسمى ( القاعدة - الباعث - المجمع ).

شرح مركب الترانزستور البنية الداخلية الترانزستور
تعريف الترانزستور

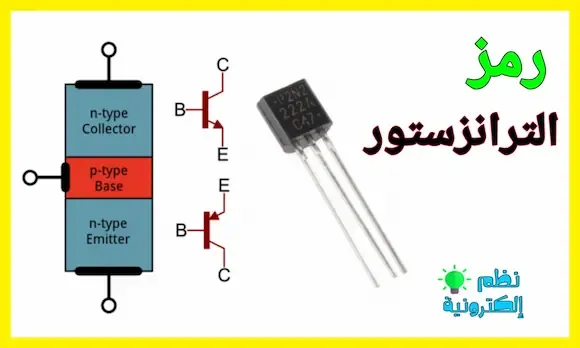

رمز الترانزستور في الدوائر الكهربائية Transistor symbol:

هذا هو رمز الترانزستور من نوعي PNP و NPN :

شرح مركب الترانزستور رمز الترانزستور transistor symbol
رمز و بنية الترانزستور

وظيفة و مبدأ عمل الترانزستور:

الترانزستور هو جهاز إلكتروني صغير يعمل على التحكم في تدفق التيار الكهربائي بين قطبين بناءً على تأثير التدفق الكهربائي الناتج عن تأثير مجال كهربائي  و يتكون الترانزستور من طبقتين نصف موصلتين تسمى "الباعث" و"المجمع" تفصل بينهما طبقة رفيعة من نوع ثالث تسمى "القاعدة" ، يتم التحكم في تدفق التيار عبر الباعث و المجمع بواسطة التيار الذي يمر عبر القاعدة ، و توضح الصورة التالية المكونات الداخلية لعنصر الترانزستور:

مبدأ عمل الترانزستور
مبدأ عمل الترانزستور

تطبيقات و استخدامات الترانزستور :

لمركب الترانزستور تطبيقات و استخدامات كثيرة و متنوعة حيث لا يمكن ان نجد جهاز الكتروني لا يحتوي على الترانزستور و يعتبر بمثابة العمود الفقري للرقاقات و المعالجات الدقيقة و هذه بعض تطبيقات و استخدامات الترانزستور :

  • يستخدم الترانزستور في اجهزة الراديو و التلفاز.
  • استعمال الترانزستور في صنع مضخمات و مكبرات الصوت Amplifier .
  • صنع المعالجات الدقيقة التي تتكون من ملايين الترانزستورات .
  • يستخدم الترانزستور بشكل واسع في مجال صنع الأجهزة الإلكترونية و التقنية مثل الهواتف الذكية و الحواسيب المحمولة و العديد من الأجهزة الكهربائية .
  • يتم استعمال الترانزستور بشكل كبير في دوائر التحكم الإلكترونية لأنه يسمح بالتحكم في الدوائر الكهربائية و ذلك عبر قدح تيار كهربائي في قاعدته.
  • يعمل الترانزستور كمفتاح في بعض الدوائر الإلكترونية للتحكم في التيار الكهربائي.

مقالات ذات صلة:

دائرة عمل الترانزستور كمكبر.

دائرة عمل الترانزستور كمفتاح.

لماذا يسمى الترانزستور بجهاز التحكم في التيار الكهربائي.

دائرة مكبر الصوت بواسطة الترانزستور amplifier ،

شرح مركب الموسفيت من الصفر للمبتدئين.

شرح مركب الدايود diode

أنواع الترانزستورات Transistor types:

شرح مركب الترانزستور أنواع الترانزستورات
أنواع الترانزستورات

يوجد نوعين أو صينفين من الترانزستور :

الأول : ترانزستورات ثنائية القطبية BJT :

  1. ترانزستور من نوع PNP.
  2. ترانزستور من نوع NPN.

ثانيا : ترانزستورات ذو التاثير المجالي FET :

  1. ترانزستور من نوع J-FET.
  2. ترانزستور من نوع موسفيت MOSFET.


ان شاء الله سنتطرق الى شرح كل نوع من الترانزستورات في مقال منفصل ، و يمكنك تفقد شرح مركب الموسفيت من هنا ، لا تنسى دعمنا بمشاركة الموضوع ، دمتم سالمين.
