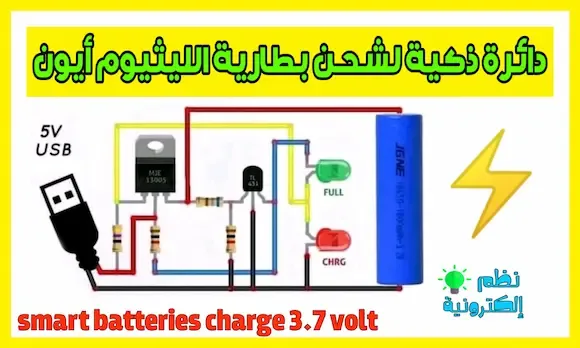

دائرة ذكية لشحن بطارية ليثيوم ايون smart circuit Li-ion
في هذا المقال التعليمي الصغير سأشارك معكم دائرة إلكترونية ذكية لشحن بطاريات الليثيوم أيون Li-ion battery التي تعتبر من أكثر البطاريات شيوعا في الأجهزة و المعدات الإلكترونية ان كنت ترغب في التعرف على مبدأ عمل هذا النوع من البطاريات يمكنك تفقد موضوع شامل حولها من هنا ، الأن نمر إلى العناصر الإلكترونية الضرورية لإنجاز هذه الدارة الإلكترونية الخاصة بشحن بطاريات الليثيوم أيون .
المكونات الإلكترونية لإنشاء دائرة ذكية لشحن بطارية ليثيوم ايون :
في هذه الدائرة الإلكترونية سنتعمل عدة مركبات إلكترونية على رأسها الترانزستور من MJE 13005 و هذه أهم المركبات الأخرى :
- ترانزيستور من نوع MJE 13005 .
- مصباح ليد LED احمر .
- مصباح ليد Led اخضر .
- ترانزيستور من نوع TL 431 .
- أربع مقاومات كهربائية قيمتها على التوالي : 47 اوم ، 470 اوم ، 1 كيلو أوم ، 680 اوم .
- بطارية ليثيوم ايون Li-ion battery .
- منفد USB .
- أسلاك لتوصيل الدائرة الإلكترونية .
- لوحة تجارب الدوائر الإلكترونية لتجربة الدارة الكهربائية عليها .
المخطط العملي لدائرة شحن بطاريات الليثيوم أيون :

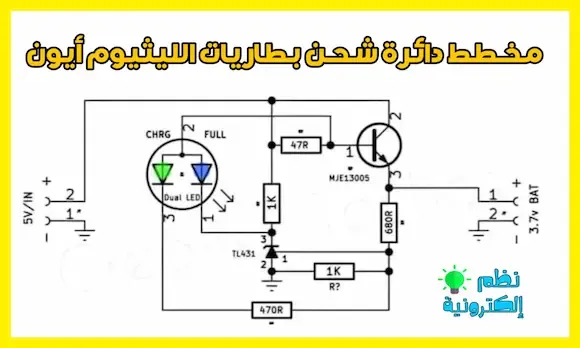

هذا هو مخطط دائرة شحن بطاريات الليثيوم أيون :
 |
| مخطط دائرة شحن بطاريات الليثيوم أيون |
شرح ترانزيستور MJE 13005 :
يتميز هذا النوع من الترانزستورات بقدرة عالية و جهد كهربائي مرتفع قد يصل إلى 400 فولت و يتحمل تيار كهربائي بقيمة 12 أمبير ، ويتم استخدامه في العديد من التطبيقات الإلكترونية مثل التحكم في المحركات ذات القدرة الكهربائية العالية و أنظمة الإضاءة و منظمات الجهد بالإضافة إلى دوائر شحن البطاريات الكهربائية ، و يتكون من ثلاثة طبقات من المادة الشبه الموصلة .
 |
| شرح الترانزستور من نوع MJE 13005 |
قد يعجبك ايضا :
ماهي بطارية ليثيوم ايون و كيف تعمل .
مبدأ عمل البطاريات السائلة lead Acid Batteries.
دائرة مؤشر شحن البطاريات الكهربائية .
شرح مبدأ عمل مركب الترانزستور .
تحميل كتاب شرح أجهزة قياس العناصر الإلكترونية للمبتدئين pdf .
دائرة شحن البطاريات الكهربائية بشكل تلقائي .
مبدأ عمل جهاز الأفومتر " الميلتيمتر" Multimeter ،
ماهي القدرة الكهربائية و كيف يمكن حسابها power electric ،
تحميل كتاب شرح مبدأ عمل البطاريات الكهربائية بأنواعها .
دائرة الكترونية لشحن بطارية ليثيوم ايون Li-ion battery ،
مبدأ عمل دائرة شحن بطاريات الليثيوم أيون :
هنا لدينا من خلال المخطط العملي للدائرة فعندما تتم عملية الشحن فإن مصباح ليد Led الاحمر يشعل و عندا اكتمال عملية الشحن يضيء المصباح الأخضر و يتم فصل الطاقة الكهربائية عن بطارية الليثيوم أيون بشكل تلقائي .
خلاصة :
ختاما كان هذا موضوع بسيط حول كيفية صنع دائرة الكترونية ذكية لشحن البطاريات الكهربائية خاصة بطارية الليثيوم أيون الذي سبق و أن شرحنا مبدأ عملها يمكنك تفقد الموضوع من هنا ، ان كان لديك أي أسئلة أو استفسارات حول هذا الموضوع التعليمي يمكنك طرحه في قسم التعليقات أو على صفحتنا على الفيس بوك نظم إلكترونية ، دمتم سالمين .
