كيفية صنع دائرة التحكم في مصباح led بواسطة LDR
مرحبا بكم في مدونة نظم إلكترونية التي تقدم دروس و دورات متعددة في مجال الإلكترونيات و الكهرباء في درس اليوم سنقدم دائرة الكترونية لتحكم في مصباحين ليد ، يتم إستخدام مثل هذه الدوائر الإلكترونية في العديد من التطبيقات مثل التحكم إضاءة الشوارع لكننا هنا في هذه سنضع نحن لها مصباحين حيث ستصبح على دائرة ومض led flasher circuit ، بدون مقدمات دعونا نمر المكونات الإلكترونية الضرورية :
مكونات دائرة led flasher :
لإنجاز هذه الدارة الإلكترونية ستحتاج إلى هذه العناصر الإلكترونية ، يمكنك شرءاها من المحلات المخصصة في بيع القطع الإلكترونية او شراؤها من المواقع الصينية بسعر رخيص جدا :
- ترانزيستور من BC 547 .
- مصباح ليد Led ازرق .
- مصباح ليد Led اخضر .
- مقاومة ضوئية ldr .
- مقاومات كهربائية ، 10 كيلو أوم ، 18 كيلو أوم ، 220 اوم ، 220 اوم .
- مكثفان كهربائيان بسعة 47 ميكروفاراد .
- مصدر تغدية بطارية بجهد 9 فولت .
- لوحة تجارب الدوائر الإلكترونية .
- أسلاك لتوصيل الدائرة الإلكترونية .

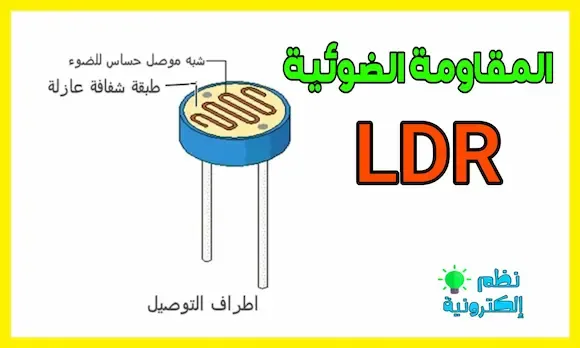

شرح حساس الضوء LDR :
حساس الضوء او المقاومة الضوئية LDR وهي اختصار ل light dependent resistor و هي عبارة عنصر الكتروني يتكون من طرفين و بها شبكة و تعتمد قيمتها على أشعة الضوء الساقطة عليها ، و كلما زاد الضوء وزدات مقاومتها للتيار الكهربائي ، و يمكنك تصفح موضوع شامل حول مبدأ عمل حساس الضوء ldr من هنا .
 |
| شرح حساس الضوء LDR |
شرح الترانزيستور bc547 :
ترانزيستور bc547 هو من نوع NPN ثنائي القطب يتم استعماله في تضخيم الصوت و أيضا التحكم في شدة إضاءة المصابيح ، و المعروف عليه انه يحتوي على ثلاثة أطراف و هي : القاعدة ، الباعث ، المجمع ، و عند قدح تيار صغير او اشارة كهربائية في قاعدته يسمح بمرور التيار الكهربائي بين طرفي المجمع و الباعث ، و يمكنك تفقد موضوع شامل حل مبدأ عمل الترانزستور transistor من هنا .
قد يعجبك ايضا :
شرح عنصر الفيوز و مبدأ عمله fuses ،
ماهي مصابيح الليد و أنواعه LED .
دائرة مكبر الصوت بواسطة 2 من الترانزستور ،
لماذا نضع مقاومة كهربائية مع مصباح الليد LED .
مخطط دائرة حساس الضوء ldr :
هذا هو مخطط دائرة تحكم في مصباحي ليد Led :
 |
| Led flasher circuit |
مبدأ عمل دائرة الفلاشر flasher circuit :
من خلال المخطط العملي للدائرة فعندا وجود غياب الضوء تسمح مقاومة ldr بمرور التيار الكهربائي للترانزستور و بالتالي تشغيل المصباح الأزرق و عند وجود الضوء يتم تشغيل المصباح الأخضر ، هذه ببساطة آلية عمل دائرة فلاشر ليد Led .
ملاحظة مهمة :
يجب إضافة مقاومات كهربائية مع مصباحي ليد لحمايتها من الإحتراق و التلف .
خلاصة :
في الختام كان هذا موضوع بسيط حول طريقة تحكم في مصباحي ليد بواسطة حساس الضوء و الترانزيستور ، ان كان لديك أي أسئلة أو استفسارات حول هذا الموضوع التعليمي يمكنك طرحه في قسم التعليقات أو على صفحتنا على الفيس بوك نظم إلكترونية .
