شرح أنواع المقاومات الكهربائية Resistors Types
مرحبا بكم في مدونة نظم إلكترونية في موضوع اليوم سنقدم لكم درس تعليمي حول أنواع المقاومات الكهربائية و إستخدامتها لقد سبق و أن شرحنا مبدأ عمل المقاومات الكهربائية في موضوع منفصل يمكنك تصفحه بالضغط هنا ، الأن نمر إلى محتوايات هذا المقال .
تذكير بمركب المقاومة الكهربائية .
تركيبات المقاومة الكهربائية داخل الدوائر الكهربائية .
انواع المقاومات الكهربائية .
المقاومة الكهربائية العادية .
المقاومة الكهربائية الضوئية LDR .
مقاومة الفريستور varistor .
المقاومة الكهربائية المتغيرة Potentiometer .
تذكير بمركب المقاومة الكهربائية .
المقاومة الكهربائية بشكل عام هي عبارة عن مركب إلكتروني يقوم بإعاقة مرور التيار الكهربائي بهدف حماية العناصر الإلكترونية من الجهد العالي ، و تتكون من مادة الكربون و بعض المكونات الأخرى ، و تسمى المقاومة الكهربائية الكربونية ، و أيضا سنتعرف على العديد من أنواع المقاومات الكهربائية و وظيفتها في الدوائر الكهربائية مع الصور ليفهم الجميع .
تركيبات المقاومة الكهربائية داخل الدوائر الكهربائية .
في مجال الكهرباء يوجد نوعين من التركيبات للمقاومات الكهربائية و هما تركيب على التوالي و تركيب على التوازي :
دائرة تركيب المقاومات الكهربائية على التوالي :
 |
| دائرة تركيب المقاومات الكهربائية على التوالي |

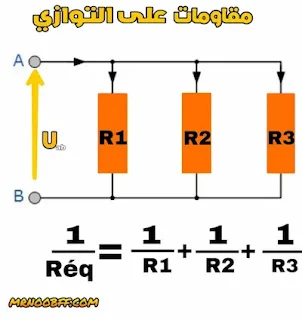

دائرة تركيب المقاومات الكهربائية على التوازي :
 |
| دائرة تركيب المقاومات الكهربائية على التوازي |
قد يعجبك ايضا :
ماهي بطارية ليثيوم ايون و كيف تعمل .
تحميل كتاب فحص العناصر الإلكترونية للمبتدئين pdf .
شرح مركب الكريستالة و مبدأ عملها .
شرح العناصر الإلكترونية من الصفر للمبتدئين .
انواع المقاومات الكهربائية :
توجد أنواع عديدة و متنوعة من المقاومات الكهربائية نبدأ اولا المقاومة الكهربائية العادية أو الكربونية .
المقاومة الكهربائية العادية :
 |
| المقاومة الكربونية |
في الأصل المقاومة الكهربائية الكربونية تتكون من عدة حلقات من الكربون بداخلها و معزولة بمادة عازلة ، و من أهم مميزاتها ان تتحمل درجة الحرارة العالية لكونها تبدد التيار الكهربائي على شكل درجة الحرارة مما يطلق عليها موصل أومي ، و تعتمد قيمة المقاومة الكهربائية الكربونية على طريقة ترتيب حلقات الكربون بداخلها حيث بتعديل او تغيير هذه الحلقات هي ما يحدد قيمتها و توجد بعدة قيم ، و من المهم ان نذكر أيضا أنه يمكن معرفة قيم المقاومات الكهربائية الكربونية من خلال حلقات الالوان الموجودة في طبقاتها الخارجية و ليك موضوع شامل حول طريقة معرفة قيم المقاومات الكهربائية انطلاقا من الألوان .
شاهد ايضا :
شرح الدرات المتكاملة و كيف تعمل ICs .
تحميل كتاب إصلاح و تركيب أجهزة التبريد و التكييف بصيغة pdf ،
تحميل كتاب شرح الأنفرتر من الصفر للمبتدئين Inverter pdf ،
شرح مركب الكونتاكتور Contactor
مبدأ عمل الترانزيستور في الدوائر الإلكترونية
طريقة قراءة الوان المقاومات الكهربائية .
دائرة مكبر الصوت بواسطة 2 من الترانزستور.
طريقة التحكم في محرك السيرفو Servo بالأردوينو.
المقاومة الكهربائية الضوئية LDR :
 |
| المقاومة الكهربائية الضوئية LDR |
المقاومة الضوئية LDR او حساس الضوء هو مركب الكتروني يحتوي على المادة النصفية الحساسة للضوء حيث عند تسليط الضوء عليها يقل او يتم توقف تدفق التيار الكهربائي من خلالها ، في حين أنه يمر التيار الكهربائي بشكل طبيعي عند غياب مصدر للضوء ، و يتم استعماله في العديد من التطبيقات مثل إنارة الشوارع و أجهزة الإضاءة الذكية ، و أيضا في الكاميرات الفوتوغرافية و غيرها من التطبيقات الأخرى .
المقاومة الحرارية thermistor :
 |
| المقاومة الحرارية thermistor |
المقاومة الحرارية من خلال اسمها فهي مرتبطة بتغيير درجة الحرارة حيث كلما ارتفعت درجة الحرارة زدات قيمتها أو انخفضت على حسب نوع المقاومة الحرارية حيث يوجد نوعين أساسيين و هما المقاومة الحرارية NTC و المقاومة الحرارية PTC فالاولى كلما زادت درجة الحرارة و انخفضت قيمة المقاومة الحرارية في حين أن الثانية تكون العلاقة اطراديا أي كلما ارتفعت درجة الحرارة زادت قيمة المقاومة الحرارية ، إليك موضوع شامل حول مبدأ عمل المقاومة الحرارية thermistor .
مقاومة الفريستور varistor :
 |
| مقاومة الفريستور varistor |
لقد سبق و أن نزلنا شرح كامل حول مقاومة الفريستور varistor يمكنك تصفح الموضوع من هنا ، فهذه المقاومة الكهربائية مرتبطة بالجهد الكهربائي و ليس كباقي المقاومات الكهربائية الأخرى ، اضغط هنا لمشاهدة المقال حول مقاومة الفريستور .
المقاومة الكهربائية المتغيرة Potentiometer .
 |
| المقاومة الكهربائية المتغيرة Potentiometer |
هذا النوع من المقاومات الكهربائية يتم بالتحكم في قيمتها بشكل يدوي و ذلك عبر عمود يوجد فيها بحيث نقوم بتدويره و و يزيد او ينقص قيمة المقاومة الكهربائية على اتجاه الدوران و يتم إستخدام هذا النوع من المقاومات الكهربائية في تحديد قيمة الجهد الكهربائي أو التيار الكهربائي ، و توجد أنواع عديدة منها ممثل المقاومة الكهربائية الزالقة التي سنراها في الفقرة التالية .
المقاومة الكهربائية ذات إزاحة ( أو الزالقة ) :
 |
| المقاومة الكهربائية ذات إزاحة ( أو الزالقة ) |
هذه أيضا تسمى مقاومة متغييرة لكنها مختلفة عن الأولى من حيث الشكل لأن في هذه المقاومة نقوم بتحريك العمود المتحرك في حركة إزاحة و يتم استعمالها في تحكم في درجات الإضاءة في مختلف الأجهزة الإلكترونية مثل الشاشات و أيضا تحديد قيمة التردد في بعض الدوائر الإلكترونية كما يمكننا ايضا استخدمها في تحديد قيمة الجهد و التيار الكهربائي .
خلاصة :
في الختام كان هذا موضوع تفصيلي حول مبدأ عمل المقاومات الكهربائية و بعض انواع المقاومات الكهربائية مع ابراز الفرق بين جيمع أنواع المقاومات الكهربائية ، اتمنى ان يكون الشرح واضح لكم ، و كالعادة ان كان لديك أي أسئلة أو استفسارات حول هذا الموضوع التعليمي يمكنك طرحه في قسم التعليقات أو على صفحتنا على الفيس بوك نظم إلكترونية ، دمتم سالمين .
