شرح مركب الفوتو كوبلر Optocoupler

 موضوع شامل حول مركب الأوبتوكوبلر Optocoupler

مرحبا بكم في دورة شرح المركبات الإلكترونية من الصفر للمبتدئين على موقع نظم إلكترونية ، موضوع هذه التدوينة سيكون حول مركب الفوتو كوبلر Optocoupler ، يستخدم الفوتو كوبلر في فصل و توصيل الدوائر الإلكترونية و يسمى أيضا بالغازل الضوئي لكونه يحتوي بداخله على مصباح الليد LED ، فما هو مركب الفوتو كوبلر ؟ رمز الفوتو كوبلر Optocoupler ؟ كيف يعمل عنصر الفوتو كوبلر Optocoupler في الدوائر الإلكترونية ؟ ما هي مكونات و عناصر الفوتو كوبلر الداخلية ؟ كل هذه التساؤلات سنحاول الإجابة عليها في هذا الدرس التعليمي .

تعريف الفوتو كوبلر Optocoupler

الفوتو كوبلر هو مركب الكتروني صغير يشبه كثيرا الدارة المتكاملة 555 ICs من حيث الشكل فقط ، لعنصر الفوتو كوبلر على أربعة أطراف و قد يحتوي على ستة أطراف ، أما تقينة صنع الفوتو كوبلر فهي بسيطة جدا حيث يحتوي على مصباح ليد Led بداخله بالإضافة إلى مركب شبه موصل" ترانزيستور " يسمح بتوصيل او فصل التيار الكهربائي عن الدوائر الإلكترونية و يستخدم بكثرة مع قطعة الأردوينو كما يمكن ان يستخدم بشكل منفصل في دوائر الكترونية متنوعة .

و من مميزات قطعة الفوتو كوبلر Optocoupler أنه يستهلك طاقة كهربائية قليلة جدا مقارنة بباقي العناصر الإلكترونية الأخرى مثل الثايرستور ، او الترياك و الريلاي ، بالإضافة إلى مدة التحكم أو مدة الوصل و الفصل قليلة جدا و تقدر بأجزاء من الثانية ، هذا ما يجعل عنصر الأبتوكوبلر مناسب جدا لدوائر التحكم الإلكتروني .

رمز و صورة الفوتو كوبلر Optocoupler:

رمز و صورة الفوتو كوبلر Optocoupler

مبدأ عمل الفوتو كوبلر Optocoupler

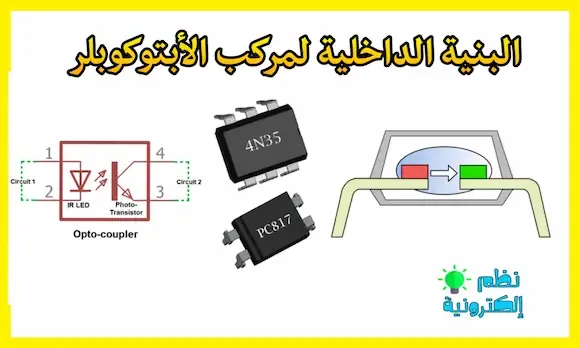

كما قلنا مركب الفوتو كوبلر يحتوي على مصباح ليد Led و مركب الكتروني اخر من أشباه الموصلات " ترانزيستور" فعندما توصل عنصر الفوتو كوبلر مع دائرة إلكترونية خارجية يقوم الليد LED بإصدار شعاع ضوئي الذي يقوم بدوره قدح تيار كهربائي صغير في قاعدة الترانزستور الداخلي و بالتالي مرور تيار كهربائي في طرفي المجمع و الباعث للترانزستور الداخلي ، و هذه الصورة المكونات الإلكترونية الداخلية لمركب الأبتوكوبلر Optocoupler .

مكونات الفوتو كوبلر Optocoupler

• الطرف 1 : الأنود Anode .
• الطرف 2 : الكاثود Cathode .
• الطرف 3 : المجمع Collector .
• الطرف 4 : الباعث Emitter .

كتاب ضروري لكل هاو و مبتدئ في مجال الإلكترونيات pdf .

دائرة إلكترونية لفحص مركب الفوتو كوبلر Optocoupler

تسمح لنا هذه الدائرة الإلكترونية البسيطة بفحص مركب الفوتو كوبلر Optocoupler هل هو يعمل بشكل جيد ام لا .

دائرة إلكترونية لفحص مركب الفوتو كوبلر Optocoupler

خلاصة

في الختام كان هذا موضوع تفصيلي حول عنصر الفوتو كوبلر Optocoupler الذي يسمح لنا بالتحكم في الدوائر الإلكترونية ، و توجد العديد من التطبيقات الأخرى لهذا المركب الإلكتروني قريبا سنعمل عليها موضوع ، اتمنى ان يكون الشرح واضح لكم ، أن كان لديك أي أسئلة أو استفسارات حول هذا الموضوع التعليمي يمكنك طرحه في قسم التعليقات أو على صفحتنا على الفيس بوك " نظم إلكترونية " .دمتم سالمين .
