مرحبا بكم في موقع نظم إلكترونية التي تقدم العديد من الشروحات و الكتب في مجال الكهرباء و الإلكترونيات، موضوع هذا الدرس شرح طريقة تركيب المكيف الهوائي الكهربائي في المنزل مع الشرح و المخطط العملي.


اولا تعريف المكيف الهوائي :

تم اختراع المكيف الهوائي على يد المهندس الأمريكي ويليس كاريير Willis Carrier في سنة 1902 و يقوم المكيف الهوائي بتبريد المنازل في فصل الصيف و تدفئتها في فصل الشتاء.


اهم مكونات المكيف الهوائي :

يتكون المكيف الهوائي من ثلاثة قطع رئيسية و هي :

مخطط تركيب جهاز المكيف الهوائي في المنزل home air conditioner
مكونات المكيف الهوائي

المبخر Evaporator :

و هي الوحدة التي يتم تثبيثها في المنازل و هي المسؤولة عن تبريد او تدفئة الغرفة او المنزل.


الضاغط Compressor :

هو عبارة عن جهاز كهربائي يقوم بالضغط على السائل المسؤول عن التبريد و غالبا ما يكون غاز الفريون حيث يكون بارد و منفخص الضغط.


المكثف ( المبادل الحراري) Condenser :

بعد خروج الغاز من الضاغط يمر عبر المكثف و يسمى أيضا بالمبادل الحراري الذي يحتوي على شفرات و زعانف تساعد في تبريد الغاز السائل داخله، بعد ذلك يتحول السائل الى الغاز بسبب الضغط المنخفض و بهذا يقوم بسحب الحرارة من الغرفة و المكان المحيط به ليعيد نفس الدورة و هكذا.

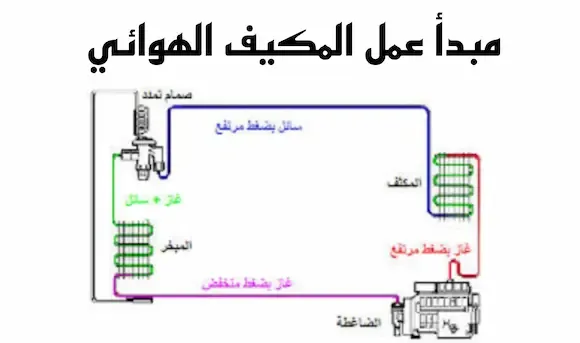

مبدأ عمل المكيف الهوائي :

المكيف الهوائي يعمل بتبريد الهواء باستخدام عملية تدفق الهواء عبر مبادل حراري او المكثف Condenser ونظام تبريد و يتم ذلك عبر سحب الهواء الساخن من الغرفة، ثم يتم تبريده عبر تبخير مركبات التبريد داخل المبادل الحراري، بعد ذلك، يتم توزيع الهواء المبرد مرة أخرى داخل الغرفة، مما يقلل من درجة حرارتها.

مبدأ عمل جهاز المكيف الهوائي في المنزل home air conditioner
مبدأ عمل المكيف الهوائي



مخطط تركيب جهاز المكيف الهوائي في المنزل :

هذا هو المخطط العملي لتركيب مكيف الهواء في المنزل:

مخطط تركيب جهاز المكيف الهوائي في المنزل
مخطط تركيب جهاز المكيف الهوائي في المنزل

 مخطط بسيط لتركيب جهاز المكيف الهوائي في المنزل :

مخطط تركيب جهاز المكيف الهوائي في المنزل
