| قنطرة التوحيد diode bridge |
ما هي الدائرة الجسرية و كيف تعمل diode bridge
في مقال اليوم سنتكم عن مركب الكتروني يستخدم بشكل كبير في دوائر التحويل الكهربائي و هي قنطرة التوحيد أو ما يسمى ديود بريدج Diode bridge و تمثل قنطرة التوحيد جزءا اساسيا من الأنظمة الالكترونية و الكهربائية ، فما هي الدائرة الجسرية diode bridge ؟ و كيف تعمل قنطرة التوحيد الالكترونية ؟ و ماهو مخطط دائرة قنطرة التوحيد ؟
تعريف القنطرة الجسرية diode bridge :

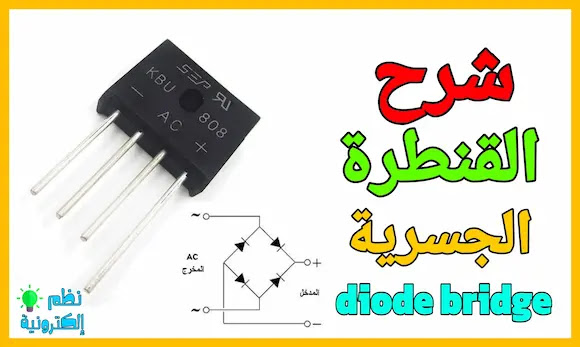

القنطرة الجسرية هي دائرة إلكترونية تقوم بتحويل التيار الكهربائي المتردد AC الى التيار الكهربائي المستمر DC حيث تحتوي على أربع دايودات متواصلة بالشكل الظاهر في الصورة اسفله ، و هي عبارة عن قطعة إلكترونية تحتوي على أربعة اطراف .
 |
| الدائرة الجسرية diode bridge |
أطراف و مخطط قنطرة التوحيد diode bridge :

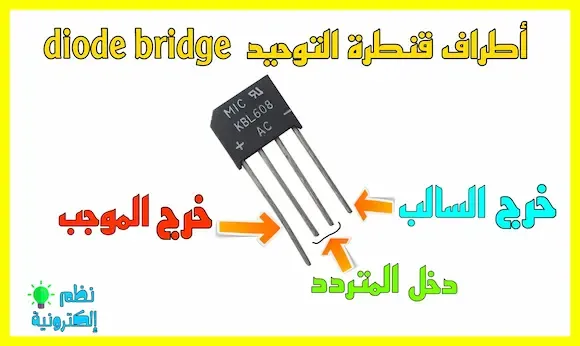

توضح الصورة التالية مختلف اطراف القنطرة الجسرية :
 |
| أطراف قنطرة التوحيد |
- الطرف الأول : طرف خرج التيار الكهربائي المستمر السالب DC.
- الطرف الثاني : طرف دخل التيار الكهربائي المتردد AC .
- الطرف الثالث : طرف دخل التيار الكهربائي المتردد AC .
- الطرف الرابع :طرف خرج التيار الكهربائي المستمر الموجب DC.
كيف تعمل القنطرة الجسرية diode bridge :
كما قلنا في الأول فقنطرة التوحيد تحتوي على أربعة دايودات متصلة بشكل خاص ، حيث يتم تحميل التيار الكهربائي الموجب في جهة و التيار الكهربائي السالب في جهة أخرى و ذلك بفضل عناصر الدايود بهذا يتم تحويل التيار الكهربائي المتردد الى التيار الكهربائي المستمر ، هذه ببساطة مبدأ عمل قنطرة التوحيد الالكترونية .
استخدامات قنطرة التوحيد diode bridge :
يتم إستخدام القنطرة الجسرية في العديد من التطبيقات و الأجهزة الإلكترونية التي تعتمد في عملها على التيار الكهربائي المستمر و هذه أهم إستخدامات قنطرة التوحيد الالكترونية :
- يتم إستخدام قنطرة التوحيد في شواحن الهاتف و الحواسيب الشخصية حيث تتطلب مكونات الحاسوب تيار كهربائي مستمر في عملها و تقوم بتحويل التيار المتردد الى المستمر عبر مكون مسؤول عن تغدية الحاسوب و هي الباور سبلاي power supply.
- تحسين اداء أنظمة التحكم و الأجهزة الكهربائية.
- توفير التيار الكهربائي المستمر للمحولات الكهربائية .
- شحن البطاريات الكهربائية بإستخدام التيار الكهربائي المتردد ب كمصدر للطاقة اولي .
قد يعجبك ايضا :
دائرة تحويل التيار الكهربائي المتردد الى التيار الكهربائي المستمر.
تشغيل محرك ثلاثي الأطوار في إتجاه واحد.
كيف يعمل الدينامو الميكانيكي .
تحميل كتاب إصلاح أعطال المحركات الكهربائية pdf .
تحميل كتاب شرح مبدأ عمل البطاريات الكهربائية pdf .
شرح البطاريات الكهربائية بأنواعها batteries types ،
تحميل كتاب مصابيح الإنارة و استخداماتها بصيغة pdf ،
دائرة شحن بطاريات الليثيوم أيون بإستعمال MCP 73831 .
كيفية فحص مركب الترانزيستور transistor test
تحميل كتاب شرح اساسيات لوحة الأردوينو Arduino PDF .
أنواع قنطرة التوحيد diode bridge types :
يوجد نوعين أساسيين من قنطرة التوحيد و هما كالاتي:
قنطرة التوحيد نصف موجة half wave bridge : و هذه القنطرة تقوم بتحويل نصف التيار الكهربائي المتردد فقط .
قنطرة التوحيد كاملة full wave bridge : هذه القنطرة تقوم بتحويل التيار المتردد بشكل كامل .
طريقة فحص قنطرة التوحيد test diode bridge:
لفحص القنطرة الجسرية هل هي تعمل بشكل عادي ام لا في حالة ان كانت سالمة نحصل على نفس القراءة عند اختبارها بجهاز الميلتيمتر Multimeter ، يجب الحصول على نفس القراءة عند فحصها بإستخدام جهاز الميلتيمتر متعدد الوظائف اثناء تبديل قبطي البطارية كما في الصورة التالية:
 |
| اختبار قنطرة التوحيد diode bridge |
في الختام كان هذا مقال شامل حول قنطرة التوحيد و طريقة فحصها بجهاز الميلتيمتر وهي تعتبر جزء اساسيا في الأنظمة الالكترونية و الكهربائية التي بفضلها يسهل تحويل التيار الكهربائي المتردد الى المستمر مما يمكن الأجهزة من العمل بشكل افضل و فعال .
