طريقة عمل دائرة LED Chaser بواسطة قطعة الأردوينو Arduino

طريقة عمل دائرة LED Chaser بواسطة قطعة الأردوينو Arduino
طريقة عمل دائرة LED Chaser بواسطة قطعة الأردوينو Arduino

 طريقة عمل دائرة LED Chaser بواسطة قطعة الأردوينو Arduino

مرحبا بكم في موقع نظم إلكترونية في هذا الدرس سنقدم لكم دائرة الكترونية لعمل LED Chaser باستخدام لوحة الأردوينو لقد سبق و أن نزلنا شروحات و دوائر الكترونية كثيرة باستخدام قطعة الأردوينو ساترك لكم رابطها في اسفل هذا الموضوع ، نمر إلى المركبات و المكونات الإلكترونية الضرورية لبناء هذه الدائرة الالكترونية.


المكونات الإلكترونية المطلوبة:

  • لوحة الأردوينو Arduino uno.
  • سبعة مصابيح الليد LED.
  • سبعة مقاومات كهربائية قيمتها 220 اوم.
  • مفتاح ضاغط push button.
  • اسلاك لتوصيل الدائرة الالكترونية.
  • لوحة تجارب الدوائر الإلكترونية Breadboard.
  • مصدر الطاقة بجهد 5 فولت.

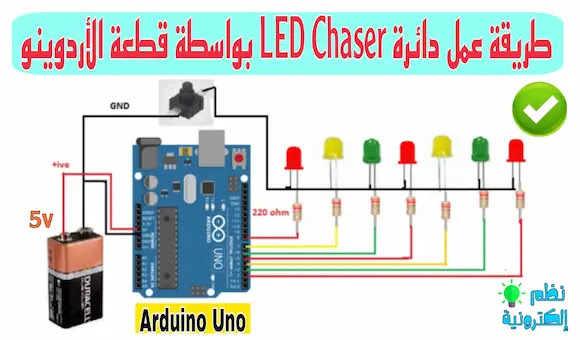

مخطط دائرة ليد شيسر LED Chaser :

مخطط هذه الدائرة بسيط و سهل جدا و غير معقد لانه لا يحتوي على مركبات إلكترونية معقدة و يمكنك تجربته في منزل او مختبرك:

مخطط دائرة ليد شيسر LED Chaser
مخطط دائرة ليد شيسر LED Chaser


الكود البرمجي لربط دائرة LED Chaser مع الأردوينو:

هذا هو الكود البرمجي المستخدم في هذه الدائرة البسيطة:

int led[]={2,3,4,5,6,7,8};

void setup() {

for(int i=0;i<=8;i=i+1)

{

pinMode(led[i],OUTPUT);

}


}

void loop() {


for(int i=0;i<=8;i=i+1)

{

digitalWrite(led[i],HIGH);

delay(500);

}


for(int i=8;i>=0;i=i-1)

{

digitalWrite(led[i],LOW);



delay(500);

}

}
