مرحبا بكم في مدونة نظم إلكترونية في هذه التدوينة سنقدم لكم شرح شامل حول جهاز البي ال سي PLC الذي يتم إستخدامه في التحكم و تشخيص الأعطال في الألات و الأجهزة الربوتيكية و الأجهزة الإلكترونية التي تتطلب دقة تحكم عالية ، الأن نمر إلى تعريف جهاز البي ال سي PLC .

تعريف جهاز البي ال سي PLC :

ال PLC هي وحدة التحكم القابلة للبرمجة و اختصار ل ( Programmable Logic Controller ) و يستخدم بشكل كبير في الأنشطة الصناعية مثل المصانع للتحكم في المعدات و المحركات الكهربائية و هو بمثابة حاسوب ذكي يعمل على استقبال البيانات و معالجتها و يحتوي على عدة مداخل و مخارج بالإضافة إلى ذاكرة لحفظ التعليمات و الأوامر و يتم برمجته على حسب العمل المطلوب .

صورة توضيحية لجهاز PLC :

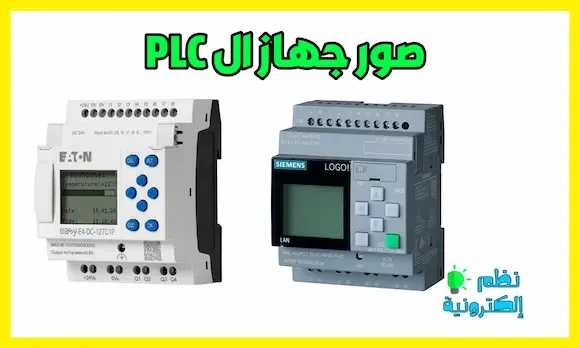

هذه هي صورة توضيحية لجهاز ال PLC من شركة سيمنس :

صورة توضيحية لجهاز PLC

عناصر و مكونات جهاز ال PLC :

يتوفر  جهاز ال PLC على عدة عناصر و كلها تعمل مع بعض للتحكم في الأجهزة و المحركات الكهربائية و هذه أهم مكونات جهاز ال PLC الأساسية :

1.  وحدة المعالجة المركزية (CPU): إن وحدة المعالجة المركزية هي دماغ جهاز ال PLC ، وهو المسؤول عن تنفيذ التعليمات المبرمجة بواسطة المستخدم وتنسيق تشغيل المكونات الأخرى المختلفة .
2.  وحدات الإدخال / الإخراج (1/0): تستخدم هذه الوحدات لربط PLC بالبيئة الخارجية.  تستقبل وحدات الإدخال إشارات من أجهزة الاستشعار والمفاتيح ، بينما ترسل وحدات الإخراج إشارات للتحكم في المشغلات والأجهزة الأخرى.
3.  مزود الطاقة: مزود الطاقة يوفر الجهد اللازموالتيار لتشغيل مختلف مكونات جهاز ال PLC .
4. الذاكرة: تستخدم الذاكرة لتخزين برنامج PLC ، بالإضافة إلى البيانات الأخرى المستخدمة أثناء تنفيذ البرنامج ، و تنقسم الذاكرة عادةً إلى نوعين: ذاكرة القراءة فقط (ROM) ، والتي تخزن نظام التشغيل PLC والبرامج الأساسية الأخرى ، وذاكرة الوصول العشوائي (RAM) ، والتي تُستخدم لتخزين برامج المستخدم والبيانات .
5.  واجهة الاتصال: يسمح هذا المكون لـ PLC بالاتصال بالأجهزة أو الأنظمة الأخرى ، مثل واجهات المشغل أو PLCs الأخرى.
6.  محطة البرمجة: محطة البرمجة هي جهاز يستخدم لإدخال وتحرير برنامج المستخدم في PLC.  يمكن أن تكون وحدة قائمة بذاتها أو تطبيق برمجي يعمل على الكمبيوتر.
7.  هذه هي الأجزاء الأساسية لـ PLC ، على الرغم من أن بعض PLCs قد تحتوي على ميزات أو مكونات إضافية اعتمادًا على التطبيق المحدد .
