كيف تصنع دائرة قياس رطوبة التربة moisture sensor |

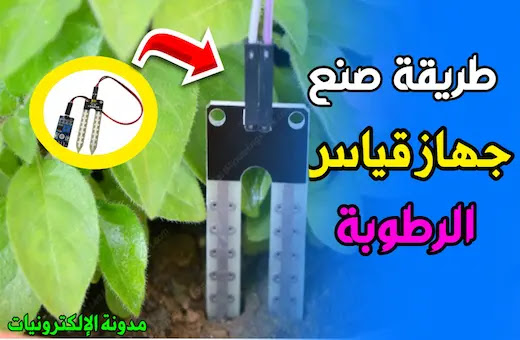

صنع دائرة قياس رطوبة التربة بمواد متوفرة
موضوعنا اليوم حول كيفية صنع دائرة قياس الرطوبة بإستعمال بعض المكونات و العناصير الإلكترونية ، و سنقوم بشرح جيمع المراحل لبناء نظام قياس رطوبة التربة ، حيث تحتوي هذه الدائرة على عمودين أو رجلين يتم وضعهما داخل التربة تقوم بقياس رطوبة التربة ، و سنشرح كيفية عمل دائرة قياس رطوبة التربة بجميع التفاصيل .
المكونات المستعملة
- سنحتاج إلى أرجلين لغمسهما في التربة
- كابل يو إس بي cable usb
- لوحة تجارب breadboard
- شاشة العرض LCD
- حساس الرطوبة moisture sensor
- أسلاك ربط المكونات الإلكترونية
- شريحة البرمجة node MCU
طريقة توصيل الدائرة (المخطط)
- سنقوم بربط جميع مكونات الدائرة بالأسلاك ، حيث يتم ربط حساس الرطوبة بشريحة node MCU و هذه طريقة توصيل و ربط دائرة قياس رطوبة التربة .
- ربط خط Vcc الخاص بالحساس ب خط الخاص ب 3.3 فولط من شريحة نود إم سي يو node MCU .
- ربط خط GND "المأخد الارضي " الخاص بالحساس بخط GND الخاص ل نود إم يو node MCU .
- ربط البين الرقمي analog pin الخاص بالحساس الرطوبة ب البين رقم A0 pin الخاص بي شريحة نود إم سي يو .
قد يعجبك ايضا :
تحميل كتاب شرح اساسيات لوحة الأردوينو Arduino PDF ،
كتاب ضروري لكل هاو و مبتدئ في مجال الإلكترونيات pdf ،
بناء أبسط دائرة إلكترونية تضيء في الظلام بإستخدام LDR ،
أفضل خمس دوائر بإستخدام الترانزستور transistor إعملها بنفسك ،
و هذا هو المخطط العملي لدائرة قياس رطوبة التربة .
 |
| مخطط دائرة قياس رطوبة التربة |
شرح كيفية عمل الدائرة
بعد توصيل جميع مكونات الدائرة الإلكترونية و تتبع المخطط أعلاه ستعمل معك الدائرة ، فقط تأكد من عمل جميع مكونات الدائرة بفحصها ، و إليك كتاب يشرح كيفية فحص المكونات الإلكترونية .
الكود البرمجي code
هذا هو رابط تحميل الكود البرمجي المستخدم في دائرة قياس رطوبة التربة moisture sensor circuit .
كان هذا موضوع حول كيفية صنع و بناء دائرة إلكترونية لقياس رطوبة التربة بمكونات إلكترونية متوفرة ، فقط ماعليك فقط سوى شراء حساس الرطوبة moisture sensor ، و شريحة node MCU .
